貨號：12720
活細胞工作站ibidi Stage Top Incubator載物臺培養箱系列產品
|
µ-Pattern |
貨號 |
產品名稱 |
描述 |
|
|
12720 |
ibidi 載物臺培養箱 |
ibidi Stage Top Incubator Slide/Dish,CO2–Silver Line: ibidi Temperature Controller–Silver Line, Incubation Chamber Slide/Dish–Silver Line, with Heated Plate in multiwell format and Heated Lid, Slide Holder, Dish Holder, ibidi Gas Mixer, CO2 – Silver Line, Humidifying Column |
|
|
12722 |
ibidi 載物臺培養箱 |
ibidi Stage Top Incubator Slide/Dish, CO2/O2–Silver Line: ibidi Temperature Controller–Silver Line, Incubation Chamber Slide/Dish–Silver Line, with Heated Plate in multiwell format and Heated Lid, Slide Holder, Dish Holder, ibidi Gas Mixer, CO2/O2–Silver Line, Humidifying Column |
|
|
12724 |
ibidi 載物臺培養箱 |
ibidi Stage Top Incubator Multiwell Plate, CO2–Silver Line: ibidi Temperature Controller–Silver Line, Incubation Chamber Multiwell Plate–Silver Line, with Heated Plate with Heated Glass Bottom for K-Frame stage (160 mm x 110 mm) and Heated Lid, ibidi Gas Mixer, CO2–Silver Line, Humidifying Column |
|
|
12726 |
ibidi 載物臺培養箱 |
ibidi Stage Top Incubator Multiwell Plate, CO2/O2–Silver Line: ibidi Temperature Controller–Silver Line, Incubation Chamber Multiwell Plate–Silver Line, with Heated Plate with Heated Glass Bottom for K-Frame Stage (160 mm x 110 mm) and Heated Lid, ibidi Gas Mixer, CO2/O2–Silver Line, Humidifying Column |

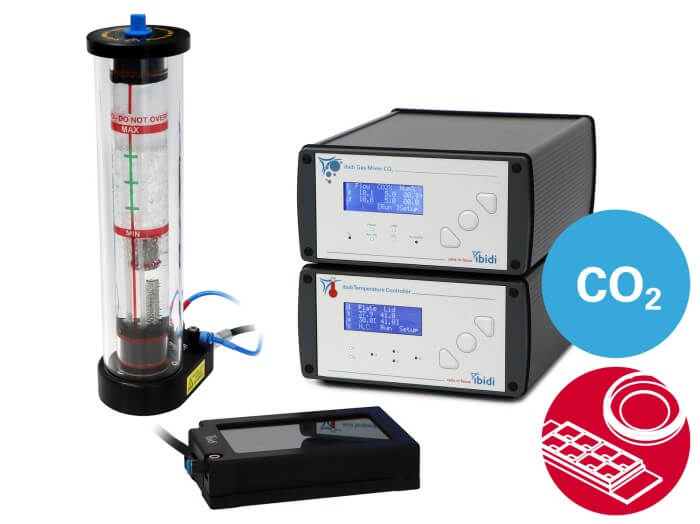

ibidi載物臺培養箱(CO2)，載玻片/培養皿型（ibidi Stage Top Incubator Slide/Dish, CO2–Silver Line）
這是一款適用于任何倒置顯微鏡的載物臺培養箱，可實現長期活細胞成像，具備精準的溫度調節、主動濕度控制和CO2調控功能

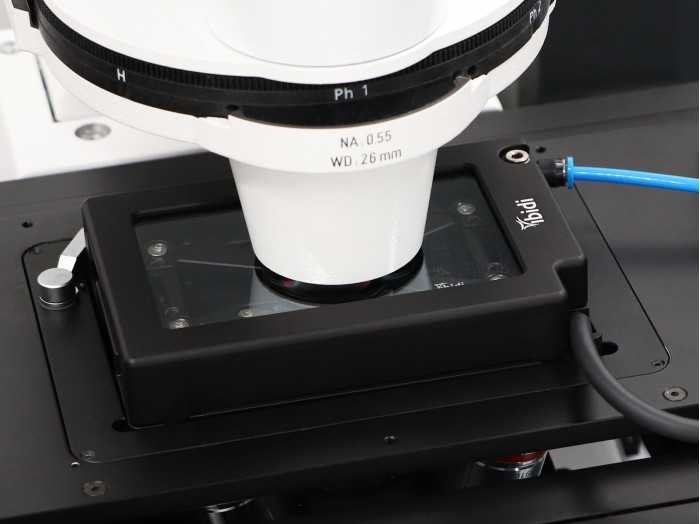

· 可輕松安裝在任何配備多孔板支架的倒置顯微鏡上
· 是顯微鏡上進行長期生理學實驗的理想選擇：其快速、反饋式濕度控制能有效防止培養液蒸發
· 非常適用于高分辨率活細胞顯微鏡觀察：在顯微鏡載物臺上實現最大程度的焦距穩定性和XY穩定性，且加熱蓋不會產生冷凝現象
本系統包括:
· ibidi Gas Incubation System CO2–Silver Line（貨號:11921）CO2氣體培養系統
· ibidi Heating System Slide/Dish–Silver Line（貨號:12110）載玻片/培養皿加熱系統
應用
ibidi載物臺培養箱(ibidi Stage Top Incubators–Silver Line)非常適合需要在顯微鏡上進行生理?xiàng)l件的活細胞成像實驗。
該系列產品通過結合ibidi氣體培養系統（ibidi Gas Incubation System）和ibidi加熱系統（ibidi Heating System）能夠精準控制顯微鏡下的關鍵參數，如溫度、濕度和CO2濃度，從而獲得可重現的實驗結果，例如：
· 趨化性實驗
· 血管生成實驗
· 細胞遷移實驗
· 傷口愈合實驗
· 增殖實驗
· 流動條件下的細胞培養實驗
· 低氧和耗氧實驗（僅限ibidi載物臺培養箱(CO2/O2), 載玻片/培養皿型(ibidi Stage Top Incubator Slide/Dish,CO2/O2–Silver Line(貨號:12722))
ibidi載物臺培養箱(ibidi Stage Top Incubators–Silver Line)專為需增強聚焦穩定性的高分辨率成像應用而優化，例如：
· 全內反射熒光顯微鏡(TIRF)
· 熒光顯微鏡
· 共聚焦顯微鏡
· 微分干涉相差顯微鏡(DIC)
· 油浸顯微鏡
規格
請?jiān)趇bidi CO2氣體培養系統（ibidi Gas Incubation System CO2–Silver Line（貨號:11921））和ibidi加熱系統（ibidi Heating System Slide/Dish–Silver Line（貨號:12110））的產品參數頁面查閱各單個組件的詳細規格。
技術特點
· 載物臺培養器，可在顯微鏡下為細胞提供具備精準控溫、控濕及CO2調控的長期生理培養環境
· 可輕松安裝于任何配備多孔板支架的倒置顯微鏡
· 采用持續電流加熱調控，溫度與Z軸位置波動極小，實現顯微鏡下的超聚焦穩定性

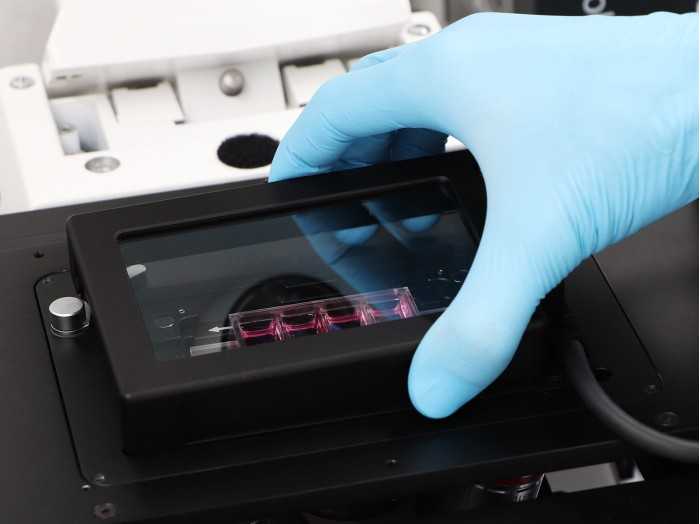

· 加熱板采用夾持固定機制，確保在顯微鏡載物臺上具有最高的XY方向穩定性
· 主動反饋控制濕度調節（ibidi特有的濕度控制技術），濕度傳感器集成于加熱蓋，貼近樣品精確測量，有效防止培養腔內蒸發
· 另提供帶CO2和O2調控版本，用于低氧和耗氧實驗：ibidi載物臺培養箱 (CO2/O2),載玻片/培養皿型（ibidi Stage Top Incubator Slide/Dish,CO2/O2–Silver Line（貨號:12722））
· 優化的熱量分布，確保培養腔加熱蓋上無冷凝干擾，獲得清晰明亮的圖像
· 配合ibidi通用型物鏡加熱器(ibidi Objective Heater Universal(需另購，貨號:12170))使用，適用于高分辨油浸顯微鏡觀察
· 適用于微分干涉相差顯微鏡(DIC)和全內反射熒光顯微鏡(TIRF)
· 提供載玻片支架（Slide Holder µ-Slides–Silver Line），適用于所有ibidi µ-Slides載玻片（詳見說明書）
· 標配培養皿支架（Dish Holder–Silver Line），具備調平功能，適用于不同壁高的35 mm培養皿，包括µ-Dish 35 mm, high和µ-Dish 35 mm, low
· 包含外置溫度傳感器（例如，用于系統校準時測量樣品溫度）
· 為CO2提供精確可靠的氣體培養環境
· 使用加壓空氣產生氣流（無振動）
· 可選配空氣氣壓發生器（適用于無法獲得加壓空氣的場合）
· 線纜數量減少，操作更簡便
· 配備IncuControl軟件，可通過筆記本電腦控制儀器并記錄數據
· 另提供：ibidi載物臺培養箱(CO2),多孔板型（ibidi Stage Top Incubator Multiwell Plate, CO2–Silver Line（貨號:12724））用于多孔板的高通量活細胞成像，或ibidi四載玻片加熱系統(ibidi Heating System 4 Slides–Silver Line(貨號:12130))適用于多張載玻片的實驗
ibidi載物臺培養箱（ibidi Stage Top Incubators–Silver Line）的原理
|

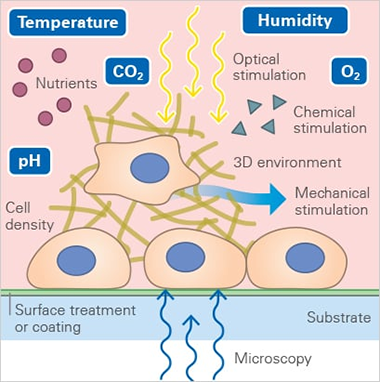

細胞對環境的變化極為敏感。溫度、濕度/蒸發以及CO2/O2濃度等因素會顯著影響細胞培養實驗的結果。因此，在進行活細胞成像實驗時，保持顯微鏡載物臺上的最佳條件對于獲得生物學相關且可重復的結果至關重要。 ibidi載物臺培養箱結合了ibidi加熱系統（ibidi Heating System–Silver Line）和ibidi氣體培養系統（ibidi Gas Incubation System–Silver Line）。 |
|
|
ibidi加熱系統為高分辨率活細胞顯微鏡成像創造穩定且均一的溫度。它可適配于配備通用多孔板安裝框架的倒置顯微鏡載物臺。當放置在ibidi加熱腔內時，在顯微鏡上的活細胞成像實驗期間，細胞培養容器可保持在穩定、設定的溫度下。 ibidi氣體培養系統為ibidi加熱系統等載物臺培養箱提供濕潤且富含CO2的空氣。氣體混合物持續流經載物臺培養箱，確保最大濕度和碳酸氫鹽緩沖液的理想pH值。 對于低氧（缺氧）實驗，ibidi載物臺培養箱（CO2/O2）（ibidi Stage Top Incubators, CO2/O2–Silver Line）可精確控制細胞培養容器中的氧氣濃度。環境O2濃度可在1%–21%范圍內進行調節，并可輕松適應實驗需求。
|
|

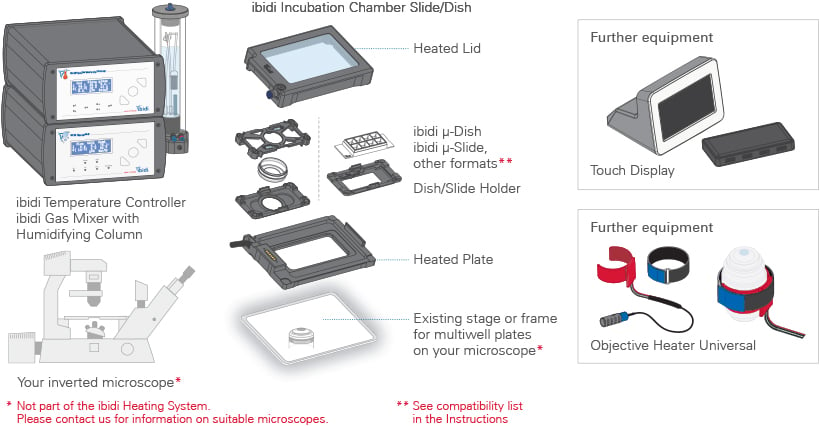

系統總覽
避免蒸發：使用ibidi特有的濕度控制技術

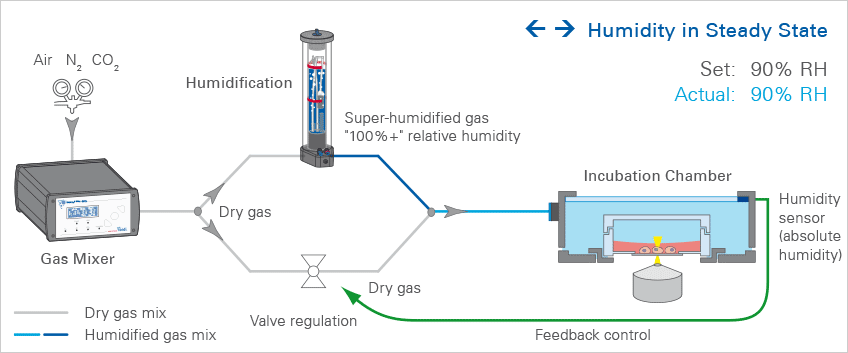

干燥氣體和加濕氣體的比例由實際濕度和預設濕度決定，并通過反饋機制進行控制。在穩態系統（例如，當設定相對濕度和實際相對濕度均為90%時）中，加濕氣體和干燥氣體的混合物進入ibidi Stage Top Incubator載物臺培養箱。
|

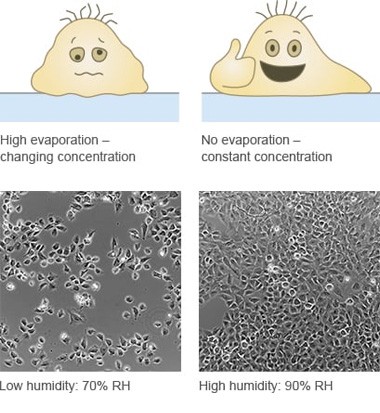

細胞行為受到培養基成分（如鹽和營養物質）變化的強烈影響。細胞培養容器中的任何蒸發都會以不確定的方式增加培養基中的物質濃度。因此，創造理想的濕度條件——尤其是在活細胞成像期間——有助于避免蒸發，從而實現可重復的實驗條件。 ibidi載物臺培養箱（ibidi Stage Top Incubators–Silver Line）采用ibidi特有的濕度控制技術。這項獨特技術在氣體混合物進入載物臺培養箱之前，以快速可靠的方式主動對其進行加濕。 ibidi濕度控制可實現接近“真實”90–95%的非常高濕度值，從而為細胞提供最具重現性的環境條件。此外，與其他系統不同，該系統的濕度傳感器位于樣品附近，使測量結果更能反映樣本/細胞的直接環境。 通過使用絕對濕度而非相對濕度進行反饋控制，ibidi載物臺培養箱（ibidi Stage Top Incubators–Silver Line）能夠?qū)ε囵B(yǎng)腔室內的相對濕度(RH)進行更精確地調節。由于相對濕度與溫度高度相關，通過測定絕對濕度可以補償濕度傳感器與樣本之間可能存在的任何溫差。 使用ibidi濕度控制系統可確保培養腔內保持恒定且極高的相對濕度水平——與標準細胞培養箱內的條件完全相同。這能可靠地防止蒸發，而避免蒸發正是獲得無偽影活細胞成像結果的關鍵之一。 |
|
|
無冷凝、成像更清晰 ibidi載物臺培養箱（ibidi Stage Top Incubators–Silver Line）的加熱蓋溫度獨立控制并均勻分布，從而解決了活細胞成像過程中常見的冷凝問題。 通過將培養箱蓋加熱至高于培養板的溫度（例如40°C），形成垂直溫度梯度。該梯度和主動濕度控制，可防止細胞培養容器蓋板上出現凝結現象，這對獲得無干擾的高質量顯微鏡圖像至關重要。加熱板將樣品溫度維持在恒定的37°C。 |
|
穩定且均勻的溫度
ibidi載物臺培養箱（ibidi Stage Top Incubators–Silver Line）能確保培養腔室內的溫度得到精確控制且高度穩定，并在細胞培養容器的各個孔中實現均勻分布。溫度通過連續電流進行控制，能夠有效地防止位置漂移，因而非常適合需要穩定聚焦的高分辨率活細胞顯微成像。
|
Heat-up Curve升溫曲線
ibidi載玻片/培養皿加熱系統（ibidi Heating System Slide/Dish–Silver Line with Dish Holder and µ-Dish 35 mm, high），內裝細胞培養基（樣品）的升溫曲線。該加熱系統的升溫曲線是在環境溫度為24°C(± 0.3°C)時記錄的。平板和蓋子在10分鐘內達到目標溫度。樣品在40分鐘內完全平衡至37°C后，其溫度保持在37.0°C(± 0.2°C)。 |
Sample Temperature Stability樣品溫度穩定性
ibidi載玻片/培養皿加熱系統（ibidi Heating System Slide/Dish–Silver Line with Dish Holder and µ-Dish 35 mm, high），內裝細胞培養基（樣品）的樣品溫度穩定性。在加熱系統內樣品平衡后，環境溫度分步升高（17°C → 20°C → 23°C → 26°C；最高27.7°C）。加熱系統內樣品溫度穩定保持在36.9°C（±0.15°C）。 |
|
Temperature Distribution溫度分布
|
|
在ibidi載玻片/培養皿加熱系統（ibidi Heating System Slide/Dish–Silver Line）孵育過程中 ，µ-Slide 8 Well high（左）和 µ-Dish 35mm, high（右）內溫度分布穩定且均勻。圖像由FLIR熱成像儀采集。
|
高倍率和浸油顯微鏡：物鏡加熱器擴展 ibidi載物臺培養箱（ibidi Stage Top Incubators–Silver Line）可通過ibidi通用型物鏡加熱器（ibidi Objective Heater Universal）進行擴展。當物鏡未被加熱時，那些需要近距離接觸樣品的顯微鏡物鏡（例如，水浸或油浸物鏡）可能會通過樣品到物鏡的熱傳遞導致樣品冷卻。通過物鏡加熱器對物鏡進行充分加熱，可以防止樣品冷卻，從而實現對活細胞進行長期的、高分辨率的成像。 |
|
|

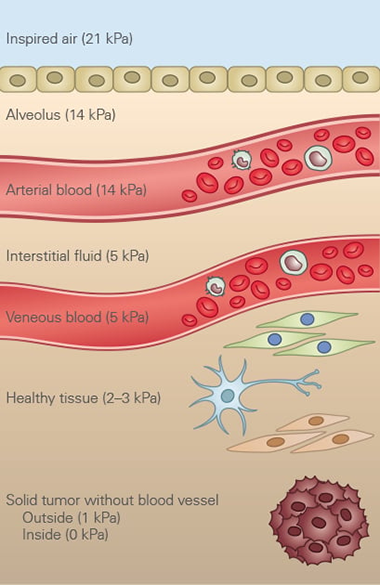

氧氣耗竭/缺氧 在正常大氣壓下，氧氣（O2）濃度約為20–21%。然而，在健康的人體組織和血液中，氧氣水平要低得多。氧氣濃度的變化是人體正常生理系統的一部分，范圍從肺泡中的14%到外周組織中的5%。 在病理情況下（如缺氧），氧氣水平可能更低。缺氧尤其常見于腫瘤組織，其特點是氧氣水平顯著偏低，范圍大約在4%至最低低于0.5%之間。 ibidi載物臺培養箱(CO2/O2)，載玻片/培養皿型（ibidi Stage Top Incubator Slide/Dish, CO2/O2–Silver Line）可精確控制培養室腔內的氧氣水平，范圍在1%至21%之間，為在缺氧條件下進行活細胞成像實驗提供了理想解決方案。 參考文獻： |
|
|
實驗示例
B16-F1小鼠黑色素瘤細胞在µ-Dish 35 mm, high Glass Bottom培養皿的層粘連蛋白涂層表面遷移的延時影像。使用奧林巴斯X-81顯微鏡搭載100倍浸油物鏡，在ibidi Stage Top Incubator Slide/Dish, CO2–Silver Line培養箱中進行相差顯微鏡成像，全程記錄10分鐘。數據由德國漢諾威醫學院的Jonas Scholz和Jan Faix教授提供。 |
延時TIRF成像顯示了突變型NIH-3T3小鼠胚胎成纖維細胞的黏著斑動力學。該細胞使用GFP-Paxillin進行轉染，培養于µ-Dish 35 mm, high Glass Bottom培養皿中。TIRF顯微鏡圖像使用尼康Eclipse顯微鏡的100倍浸沒式TIRF物鏡，在ibidi Stage Top Incubator Slide/Dish, CO2–Silver Line培養箱中持續12小時采集。數據由德國漢諾威醫學院的Jonas Scholz和Jan Faix教授提供。 |
采用自制ROCS顯微鏡對活體A549肺癌細胞進行明場ROCS（旋轉相干散射）成像，使用445 nm激光在10分鐘內完成記錄（每秒2幀）。細胞培養于µ-Dish 35 mm, high Glass Bottom培養皿中?；罴?xì)胞成像在ibidi Stage Top Incubator Slide/Dish–Silver Line培養箱中進行。
數據來源：德國弗萊堡大學阿爾伯特-路德維希大學微系統工程系（IMTEK）Dominik Huber與Alexander Rohrbach。
參考文獻：
Jünger, F., Ruh, D., Strobel, D., Michiels, R., Huber, D., Brandel, A., Madl, J., Gavrilov, A., Mihlan, M., Daller, C. C., Rog-Zielinska, E. A., Römer, W., Lämmermann, T., Rohrbach, A. 100 Hz ROCS microscopy correlated with fluorescence reveals cellular dynamics on different spatiotemporal scales. Nature Communications, 2022, 10.1038/s41467-022-29091-0.
ibidi Stage Top Incubator Slide/Dish, CO2

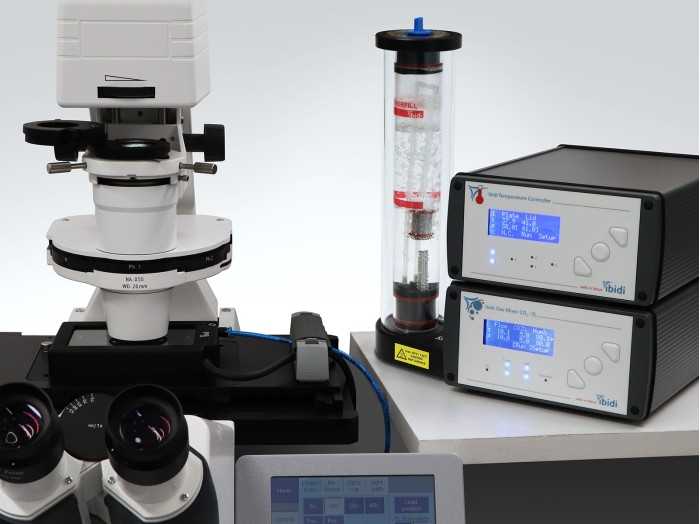

活細胞工作站ibidi載物臺培養箱(CO2)，載玻片/培養皿型的配置
|
ibidi Heating System Slide/Dish – Silver Line 載玻片/培養皿加熱系統 · 便捷安裝：可輕松安裝于任何配備多孔板支架的倒置顯微鏡上 · 卓越穩定性：顯微鏡觀察時實現卓越對焦穩定性和XY軸穩定性 · 清晰成像：通過優化熱分布，避免蓋板凝結干擾，呈現清晰圖像 · 廣泛兼容：兼容所有ibidi µ-Slides以及不同壁高的35毫米培養皿，包括µ-Dish 35 mm, high和µ-Dish 35 mm, low |
ibidi Gas Incubation System, CO2 – Silver Line CO2氣體培養系統 · 防止蒸發：通過特有的、反饋控制的濕度調節，在載物臺培養箱內保持恒定、非常高的相對濕度(RH)水平 · 精確可靠的氣體培養：提供精確可靠的CO2氣體培養環境（另提供用于低氧實驗的CO2/O2版本） |
